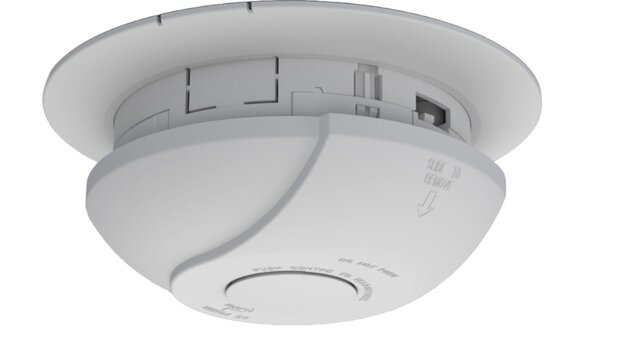

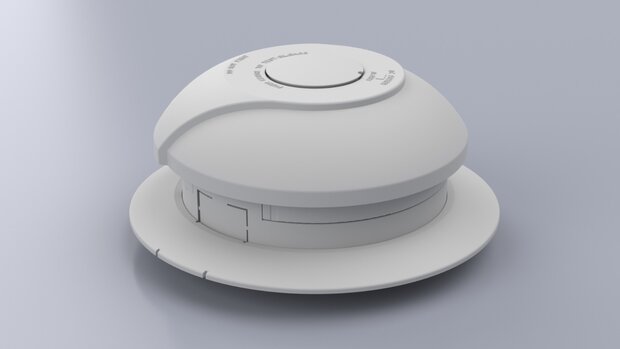

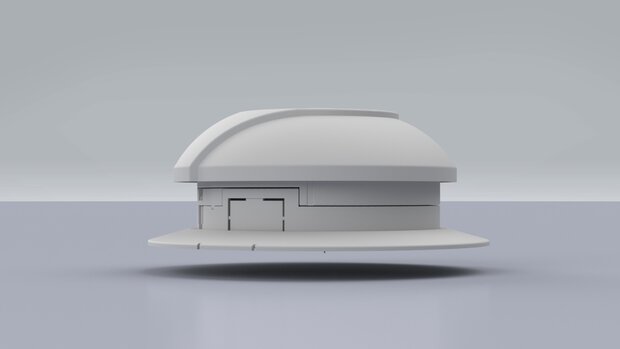

FIT-TB24V* relais 24V DC ingebouwd in bodemplaat.

*wordt geleverd exclusief rookmelder FIT-23010.

Vanaf 01-07-2022 is het in woon-zorgcomplexen verplicht om toegangsdeuren zelfsluitend te maken bij brand, dit kan door middel van een rookmelder en een elektronische vrijloopdeurdranger. Als de rookmelder rook detecteert zal deze een melding geven aan de vrijloopdeurdranger om automatisch de deur te sluiten. De FIT-TB24V is de nieuwste innovatie van FITO products. Door een technische verbetering wordt de installateur ontzorgt met een eenvoudige montage en de kans op een foutieve montage wordt geminimaliseerd. Deze upgrade van de FIT-TR24V scheelt 15-20 minuten montage tijd en 2CM opbouwmontage.

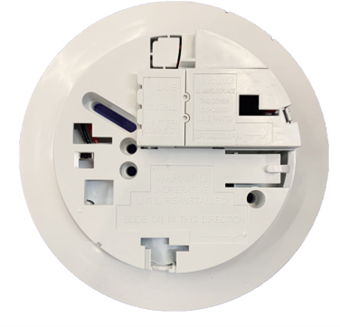

De FIT-TB24V is een relais ingebouwd in de rookmelder bodemplaat en is speciaal samengesteld voor de aansturing van een elektronische vrijloop deurdranger of andere externe apparaten op 24V DC met een bedraad koppelbare rook- of hittemelder FIT(H)-230(10). Je hoeft niet met extra omvormers te werken. De sokkel bevat een omschakeling naar 24V DC die de vrijloopdeurdranger voedt. Dus geen extra bedrading of omvormer nodig vanuit de meterkast, maar gemakkelijk en snel de vrijloopdeurdranger voorzien van 24V gestabiliseerde voeding vanuit de rookmelder. Zo wordt voldaan aan artikel 4.218 van het Bbl. Zo maak je de toegangsdeur zelfsluitend bij brand.

Er zijn drie manieren waarop de FIT-TB24V deurdranger aanstuurt:

• Als de melder rook detecteert
• Als de 230V wegvalt en de rookmelder geen stroom meer krijgt van het net.
• Als de rookmelder ontkoppeld wordt van de bodemplaat.

Deze trigger-mechanismen maken het product Fail-Safe!

Specificaties:

• Toepasbaar op alle vrijloopdeurdrangers, waaronder de drangers van; Dorm Kaba, Assa Abloy, Maasland en Geze.
• Aan te sluiten rookmelders op de FIT-TB24V: FIT-230 en FIT-23010
• Aan te sluiten hittemelders op de FIT-TB24V: FITH-230 en FITH-23010
• Voeding primair: 230V
• Voeing secundair 24V DC, 166mA, gestabaliseerd 5W
• Afmeting: Ø 148 mm., hoogte: 24 mm., gewicht: 102 gram
• Kleur: gebroken wit
• Certificering: CE
• Garantie: 5 jaar
• Geleverd exclusief de rookmelder
• Verpakking: kartonnen doosje
• EAN-code  FIT-TB24V: 8 713686 000692
